LASER Spirograph
Enviado: 08 out 2026, 16:58
Isto é mais um dos meus reaproveitamentos de ideias passadas que nunca deram em nada mas depois vai-se a ver e se calhar até se consegue com LEGO.
Algures em 1988/9 num laboratório de Fisica Experimental tive um trabalho de óptica. Na preparação percebi que ia ter à disposição um laser, motores e espelhos e nas notas adicionais havia uma ideia que me lembrei de experimentar, levando o meu walkman, um altifalante ligado à ficha dos auscultadores e uns elásticos

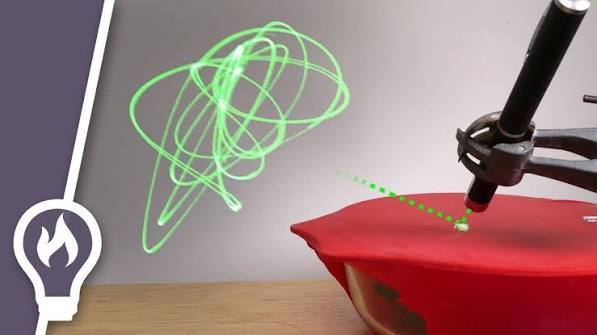

apontei o laser a um espelho preso a um motor (o que produz um circulo) orientei o reflexo para um segundo espelho preso ao altifalante e liguei o walkman -> o circulo deformava-se com o som de modo a obter efeitos interessantes:

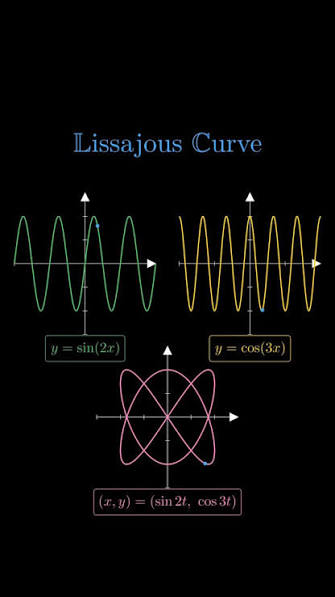

Ainda não arranjei uma forma decente de gerar áudio com LEGO (sem altofalante) por isso optei por uma das outras experiências: dois motores com espelhos, a velocidades diferentes; em determinadas combinações de velocidades conseguem-se as chamadas Figuras de Lissajous:
Infelizmente para se conseguir resultados satisfatórios é preciso velocidades bastante altas que não consegui obter com motores LEGO sem com isso projectar espelhos por todo o lado.
Comecei com "espelhos" que na verdade são autocolantes (os do Farol). Reflectem alguma coisa mas não o suficiente e são demasiado pequenos.
A seguir passei para espelhos a sério - os da Barber Shop. Infelizmente não têm forma de fixação a não ser em ombreiras de portas... que não tinha comigo. Por isso enjorquei uma cena com plates e tiles e lá se aguentam sem precisar de elásticos. Reflectem bem e são bastante maiores... e mais pesados, com tendência a saírem disparados em altas rotações, sobretudo se houvre também vibrações.
Mas lá consegui qualquer coisa:
Com mais alumas afinações, com bricks-lastro para tentar reduzir as vibrações, com sistemas de engrenagem worm para alinhar os espelhos e o laser lá me saí com isto (não dá para ver "embutido" devido a direitos de autor da música de fundo, têm de abrir no Youtube)
Cada espelho está ligado a um motor Spike M com dois conjuntos de engrenagens (5:1 e 3:1) pelo que teoricamente consigo atingir cerca de 18k graus/s em cada. Ainda assim nã consegui visualizar nenhuma curva de Lissajous pura, não sei se por falta de mais pujança se por falta de persistência de visão (alguém me sugeriu usar um fundo fosforescente como nos osciloscópios em vez deo fundo preto).
Tudo isto assente numa baseplate 48x48 com uma "tela" preta feita com 8 tiles pretos de 8x16 portanto 32x32 na vertical.
Infelizmente não me lembrei de tirar fotos especificamente a este MOC por isso o melhor que tenho do evento são estas duas fotos parciais (mas vejam o video, percebe-se bem como está montado):
Regressado de São João da Madeira fiquei a pensar na ideia do fundo fosforescente e além disso ainda quero tentar os motores Control+ que conseguem atingir mais rotações que os Spike M.
E entretanto já descobri onde tinha as ombreiras de portas para poder montar estes espeçhos de forma um pouco mais sólida.
Também quero arranjar um ponteiro LASER que projecte um ponto em vez de um traço, tenho dois mas não são práticos porque o botão não prende como faz o botão deste que usei.
